Art.Nr.
90°Winkel-Verbinder (Equal Elbow), Steckverbinder (i,i)

Rohr einstecken und sofort besteht eine feste Verbindung, Lösen durch Drücken des Halte-Elementes

Superfit Speedfit® Produktreihe PM-metrisch hergestellt aus schwarzem Acetalcopolymer (POM) und ist mit lebensmittelechtem Nitril-O-Ring ausgestattet. Die Produktreihe kann im Besonderen für flüssige Medien, Luft, sowie inerte Gase eingesetzt werden und ist daher auch für N² und CO² geeignet. Weiterhin eignet sich die PM-Serie für Pneumatik- und Vakuumanwendungen in verschiedensten Industriebereichen.

Dei Verbinder sind für folgende Drücke und Temperaturen einsetzbar:

  • Luft -20°C 16bar (4mm-8mm, 5/32Zoll-5/16Zoll) 10bar (10mm-28mm), 3/8Zoll-172Zoll)
  • Flüssigkeit und Luft +1°C 16bar (4mm-8mm, 5/32Zoll-5/16Zoll) 10bar (10mm-28mm), 3/8Zoll-172Zoll)
  • Flüssigkeit und Luft 23°C 16bar (4mm-8mm, 5/32Zoll-5/16Zoll) 10bar (10mm-28mm), 3/8Zoll-172Zoll)
  • Flüssigkeit und Luft +70°C 10bar (4mm-8mm, 5/32Zoll-5/16Zoll) 7bar (10mm-28mm), 3/8Zoll-172Zoll)

Rohrausführungen:

  • Kunststoffrohre: PE, PA oder PUR-Rohrmaterialien, welche den Toleranzen entsprechen. Für weiche und dünnwandige Rohre empfehlen wir grundsätzlich Stützhülsen
  • Weichschläuche: nur in Verbindung mit Rohrsteckdorn.Empfehlung: Nutzung von Schellen bei Befestigung des Rohrsteckdorns
  • Metalllrohre (weich): Mesing und Kupferrohre welche den Toleranzen entsprechen
  • Metallrohre hart: Produktreihe Superseal®
  • Rohr AD (zöllig): 5/32Zoll-3/16Zoll (+0.001Zoll/-0.003Zoll, +0.03/-0.08mm), 1/4Zoll-1/2Zoll (+0.001Zoll/-0.004Zoll, +0.03mm/-0.10mm)
  • Rohr AD (metrisch): D=4-5mm (+0.05/-0.07mm), D=6-28mm (+0.05/-0.1mm)
  • Superfit Speedfit® Verbinder werden nicht für den Gebrauch mit explosivem Gas, Petroleum, Treibstoffen und anderen kritischen Anwendungen empfohlen.

    Alle Verbinder entsprechen den Vorschriften der Lebensmittelverordnung und können deshalb problemlos in der Lebensmittelanwendung eingesetzt werden

    Anwendung:

  • Einfache und schnelle Installation
  • Ideal für Druckluft und Flüssigkeiten
  • Qualitätsfertigung nach BS 5750 Part I, ISO9001, EN29001
  • ohne Werkzeug montierbar (außer Zange zum Rohrzuschnitt)
  • schnelles Lösen der Verbindung
  • keinzusätzliches Dichtmaterial
  • Anwendbar für eine Vielzahl von Rohren
  • Lösen und Befestigen mehrfach möglich
  • sehr gute Durchflusseigenschaften
  • große Profuktvielfalt
  • Schutzkappen zum Systemschutz und Farbkodierung
  • National Sanitation Foundation gelistet (NSF-51 +NSF-61)
  • Food and Drug Administration (FDA) freigegebene Materialien
  • Water Research Centre (WRC) U.K. freigegeben
  • SK-Freigabe 266-001 für deutsche Getränkeindustrie

  • BAA11201235


    BESTELLUNG

    Menge


    Stck.

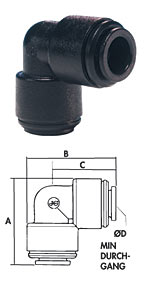

      Rohr-AØ ohne Stutzen / A x B x C x Ø / VE
      10 mm / 35 x 35 x 25 x 7.5 mm / 10 Stck 32.30 EUR   BAA11201235
     12 mm / 44 x 44 x 32 x 8.5 mm // 10 Stck 40.80 EUR   BAA11201236
     15 mm / 50 x 50 x 37 x 12.0 mm / 10 Stck 46.70 EUR   BAA11201237
